Courroie de convoyeur de plat de chaîne-types droits ou incurvés

Comparé à Chaîne-lien-convoyeur-ceinture lien convoyeur à bande Et Bande transporteuse à plaque perforée Le Bande transporteuse plaque de chaîne A une structure plus simple. Il n'y a pas de trous perforés sur la plaque, juste une plaque simple.

La bande transporteuse de plaque de chaîne en acier inoxydable a une stabilité chimique exceptionnelle et une résistance élevée, ce qui peut assurer la longue durée de vie de la bande transporteuse. La plaque de chaîne épaisse peut être utilisée pour transporter les produits lourds. Supplémentaire, la bande transporteuse de la plaque de la chaîne est généralement entraînée par les maillons de la chaîne, ce qui peut garantir le travail efficace lisse et élevé.

Matériaux de la bande transporteuse à plaques de chaîne

Les principaux types de bande transporteuse à plaque de chaîne peuvent être divisés en bande transporteuse à plaque de chaîne en plastique et bande transporteuse à plaque de chaîne en métal.

Courroie transporteuse à plaque à chaîne en plastique. Il a la surface douce et le petit frottement, qui peut assurer le transport stable. Il est populaire dans les bouteilles en verre, les bouteilles en PET et les canettes de transport. Il peut également être utilisé pour transporter diverses boîtes.
Courroie transporteuse plaque à chaîne métallique. Les principaux matériaux de la bande transporteuse à plaque de chaîne en métal sont la plaque en acier inoxydable, la plaque en acier au carbone et la plaque en acier trempé à chaud. La bande transporteuse à plaque de chaîne métallique a une stabilité chimique exceptionnelle, une résistance à la corrosion et à la rouille, supplémentaire, ils ont une résistance à la traction élevée, ce qui peut assurer la longue durée de vie de la courroie.

Two plastic chain plate conveyor belt on the white background.

NCB-01 Ceinture en spirale de dessiccateur de polyester de fil rond standard.

Three stainless steel chain plate conveyor belt on the white background.

CPCB-02 Bande de conveyeur de plaque de chaîne en acier inoxydable.

Types de bande transporteuse à plaque de chaîne

La bande transporteuse à plaques à chaîne peut être divisée en bande transporteuse à plaques droites et en bande transporteuse à plaques incurvées, et chacune a des types différents. Vous pouvez voir les images suivantes et choisir celle qui vous convient le mieux.

Courroie transporteuse à plaque à chaîne droite à charnière simple.
Double bande transporteuse à chaîne droite articulée.
Courroie de convoyeur à plaques à chaîne incurvée.

A single hinged straight chain plate conveyor belt on the white background.

CPCB-03 Courroie de convoyeur de plat de chaîne droite articulée simple.

Two double hinged straight chain plate conveyor belt on the white background.

CPCB-04 Bande transporteuse à double chaîne droite à charnière.

Comme nous le savons tous, dans les applications de transport, il y a plusieurs machines avec la forme de L ou la forme de spirale, ainsi nous pouvons fournir différents types de bande transporteuse incurvée de plat de chaîne, elles peuvent être employées dans différents types de machines incurvées et assurer le travail efficace élevé.

CPCB-05 Courroie de convoyeur de plaque de chaîne incurvée.

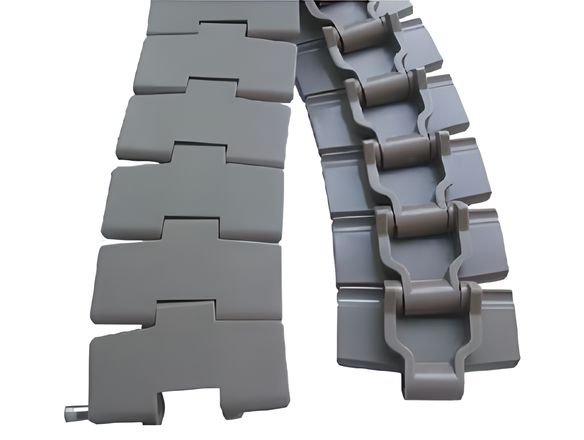

A positive and a reversed side of plastic chain plate on the white background.

CPCB-06 Courroie de convoyeur de plaque de chaîne incurvée.

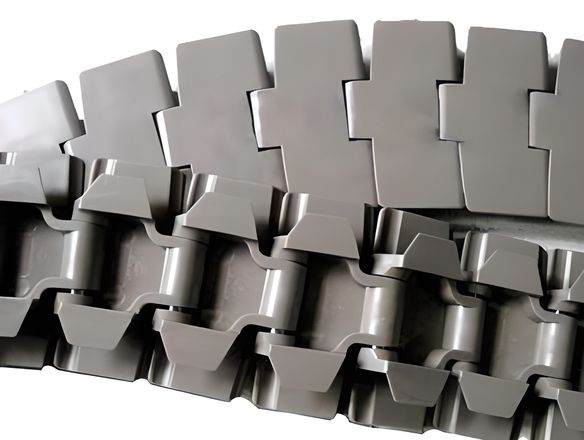

Two curved plastic chain plate on the white background.

CPCB-07 Courroie de convoyeur de plaque de chaîne incurvée.

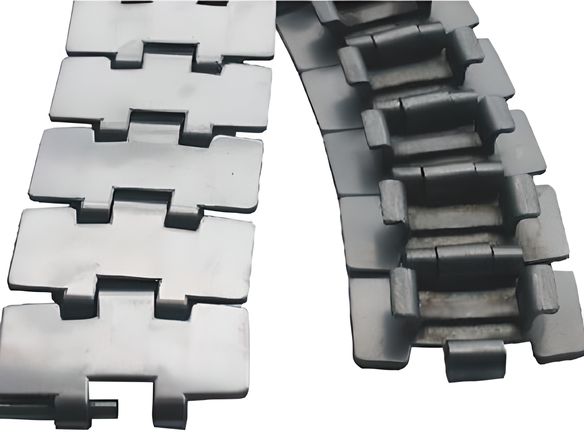

Two curved stainless steel chain plate on the white background.

CPCB-08 Courroie de convoyeur de plaque de chaîne incurvée.

Spécifications de la bande transporteuse à plaque de chaîne

Matériel: Plaque d'acier au carbone, plaque d'acier inoxydable et plaque en plastique.
Pitch: Est généralement de 38,1mm.

Spécification de la bande transporteuse de plaque de chaîne en plastique droite articulée unique
Article	Largeur de la plaque (Mm)	Poids (Kg/m)	Pitch (Mm)	Rayon de flexion arrière (min.) (Mm)	Épaisseur de la plaque (Mm)
BSHPC-01	82.6	0.87	38.1	50	4.8
BSHPC-02	63.5	0.73	38.1	50	4.0
BSHPC-03	82.6	0.83	38.1	50	4.0
BSHPC-04	88.9	0.87	38.1	50	4.0
BSHPC-05	101.6	0.95	38.1	50	4.0
BSHPC-06	114.3	1.03	38.1	50	4.0
BSHPC-07	152.4	1.25	38.1	50	4.0
BSHPC-08	190.5	1.47	38.1	50	4.0
BSHPC-09	83.8	0.84	38.1	50	4.0
BSHPC-10	83.8	0.94	38.1	50	4.0

Spécification de double charnière droite en plastique chaîne plaque convoyeur à courroie
Article	Largeur de la plaque (Mm)	Poids (Kg/m)	Pitch (Mm)	Rayon de flexion arrière (min.) (Mm)	Épaisseur de la plaque (Mm)
BDHPC-01	190.5	2.50	38.1	50	4.8
BDHPC-02	254.0	2.95	38.1	50	4.8
BDHPC-03	304.8	3.25	38.1	50	4.8

Spécification de la courroie de convoyeur de plaque de chaîne en plastique incurvée
Article	Largeur de la plaque (Mm)	Poids (Kg/m)	Rayon de Sideflex (min.) (Mm)	Pitch (Mm)	Rayon de flexion arrière (min.) (Mm)	Épaisseur de la plaque (Mm)
BCPCB-01	82.5	0.94	457	38.1	40	4.0
BCPCB-02	114.3	1.08	500	38.1	40	4.0
BCPCB-03	82.5	0.89	457	38.1	40	4.0
BCPCB-04	114.3	1.04	457	38.1	40	4.0
BCPCB-05	82.5	0.96	200	38.1	40	4.0
BCPCB-06	114.3	1.11	200	38.1	40	4.0
BCPCB-07	82.5	1.03	500	38.1	50	4.0
BCPCB-08	83.8	1.05	500	38.1	50	4.0
BCPCB-09	114.3	1.16	610	38.1	50	4.0
BCPCB-10	82.5	0.98	457	38.1	40	4.8
BCPCB-11	95.3	1.92	667	38.1	40	4.8
BCPCB-12	152.4	2.10	610	38.1	40	4.8
BCPCB-13	190.5	2.47	610	38.1	40	4.8
BCPCB-14	254.0	2.87	610	38.1	40	4.8
BCPCB-15	304.8	3.41	610	38.1	40	4.8

Spécification de bande transporteuse de plaque de chaîne métallique droite articulée unique
Article	Largeur de la plaque (Mm)	Poids (Kg/m)	Pitch (Mm)	Rayon de flexion arrière (min.) (Mm)	Épaisseur de la plaque (Mm)
BSHMC-01	76.2	2.14	38.1	150	3.1
BSHMC-02	82.6	2.61	38.1	150	3.1
BSHMC-03	88.9	2.71	38.1	150	3.1
BSHMC-04	101.6	3.28	38.1	150	3.1
BSHMC-05	114.3	3.50	38.1	150	3.1
BSHMC-06	127.0	3.59	38.1	150	3.1
BSHMC-07	152.4	4.40	38.1	150	3.1
BSHMC-08	190.5	5.30	38.1	150	3.1

Spécification de la bande transporteuse de plaque de chaîne métallique droite à double charnière
Article	Largeur de la plaque (Mm)	Poids (Kg/m)	Pitch (Mm)	Rayon de flexion arrière (minimum) (Mm)	Épaisseur de la plaque (Mm)
BDHMC-01	190.5	5.87	38.1	50	3.1

Spécification de la bande transporteuse de plaque de chaîne en métal incurvée
Article	Largeur de la plaque (Mm)	Poids (Kg/m)	Rayon de Sideflex (min.) (Mm)	Pitch (Mm)	Rayon de flexion arrière (min.) (Mm)	Épaisseur de la plaque (Mm)
BCMCB-01	82.5	3.08	460	38.1	100	3.1
BCMCB-02	88.9	3.23	460	38.1	100	3.1
BCMCB-03	101.6	3.49	460	38.1	100	3.1
BCMCB-04	114.3	3.60	460	38.1	100	3.1
BCMCB-05	152.4	4.54	460	38.1	100	3.1
BCMCB-06	190.5	5.29	600	38.1	100	3.1

Caractéristiques de la bande transporteuse à plaque de chaîne

Léger. La bande transporteuse à plaque de chaîne en plastique est plus légère que la bande transporteuse à plaque de chaîne en métal. C'est économique.
Longue durée de vie. La bande transporteuse à plaque de chaîne métallique a une résistance chimique exceptionnelle, ce qui peut assurer la longue durée de vie de la bande.
Résistance à la corrosion et à la rouille. Le traitement de surface spécial et la stabilité chimique exceptionnelle font la bande transporteuse de plaque de chaîne en métal peut maintenir le bon état même dans l'environnement fortement corrosif et de rouille.
Résistance à la température. La bande transporteuse à plaque de chaîne peut être utilisée dans les environnements extrêmement élevés et bas.
Facile à installer et à remplacer. La connexion entre les plaques est simple, qui peut être facilement remplacer quand une ou deux plaques sont décomposées.
Des barrières ou des chicanes peuvent être ajoutées. Les barrières et les chicanes peuvent être ajoutées à la bande transporteuse pour un tri et un transport pratiques et rapides.
Les gardes latérales sont disponibles. Les gardes latérales peuvent empêcher des produits du déversement.

Barriers are added on the chain plate conveyor belt.

Les barrières sont conçues pour un tri et un transport pratiques.

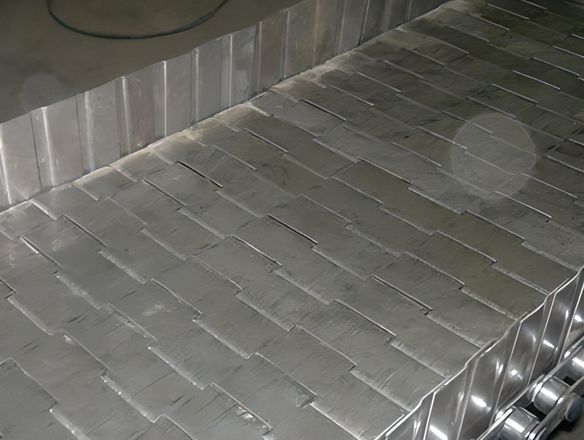

Side guards are added on the both side of the chain plate conveyor belt.

Les gardes latérales peuvent empêcher le déversement de forme de produits.
